Онлайн конвертер файлов Росреестра

ФОРМИРУЕТСЯ ЧЕРТЕЖ С УКАЗАНИЕМ ТОЧНОСТИ КАЖДОЙ ТОЧКИ ЧЕРТЕЖА

видео инструкция

Поменять местами координаты X и Y для отображения в CAD системах, где ось X удобнее рассматривать как направление на восток.

СкрытьИнструкция пользователя формировщика чертежа
Загружайте файлы с Кадастровым планом территории (КПТ), Кадастровой выпиской (КВ), Межевым планом (МП) и Техническим планом (ТП) и получайте чертеж.
Эти файлы получены с Росреестра, имеют расширение XML, как правило они в архивах ZIP. Вы можете положить все имеющиеся XML и ZIP файлы в одну папку и загрузить их одним архивом. Причем не нужно разделять КПТ от кадастровых выписок, межевых планов и других. Также возможно загрузить RAR и ZIP архив с этими файлами. Кроме XML в архивах могут присутствовать файлы с цифровой подписью, другие файлы, вложенные архивы. На выходе получится чертеж с расширением DXF, содержащий данные из выбранных файлов - открывается Автокадом (версии 2010 и выше), а также массой открытого ПО для любых платформ (в том числе и мобильных). Также вы получите отчет для открытия в Экселе (версии 2007 и выше) с расширением XLSX.

Инструкция:

1. Выберите нужные файлы с компьютера и расширением: XML, ZIP, RAR
2. Обычно системы координат используемые для описание объектов недвижимости имею координатную ось Х на север, а ось У на восток, так как большинство приложений САПР имеет привычную нам горизонтальную ось Х (что соответствует на восток) и вертикальную ось У (что соответствует на север), для наглядного отображения чертежа стоит поставить галочку "Поменять местами координаты X и Y".
3. Нажмите "Сформировать чертеж и отчет" и дождитесь завершения.
4. Когда выполнится на все 100% - появятся 2 ссылки для скачивания результата - "скачать dxf", "скачать xlsx" - нажимайте на них и загружайте файлы себе на компьютер.

Слои в DXF чертеже:

На чертеже будут отображены данные из всех типов XML файлов, причем для каждого типа своя группа слоев:
1. для файлов КПТ - слои вроде KPT_Contour, KPT_CadastralNumber - то есть с префиксом KPT
2. для файлов КВ - слои с префиксом KV_
3. для файлов МП - слои с префиксом MP_
4. для файлов ТП - слои с префиксом TP_

Кроме того каждое свойство КПТ файла выделено в отдельный слой, так слой KPT_Contour содержит контур участка, а слой KPT_CadastralNumber - текстовую надпись с кадастровым номером. В свою очередь слой TP_Contour содержит контур здания / сооружения. В тексте русские буквы написаны английскими символами.

Первым делом вы увидите контуры, а уже внутри каждого контура будет блок текста.

Инструкция Скрин 1

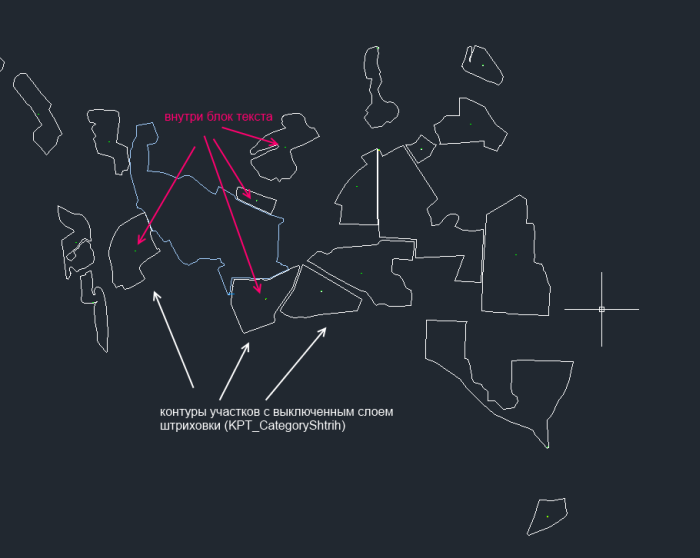

Инструкция скрин 2

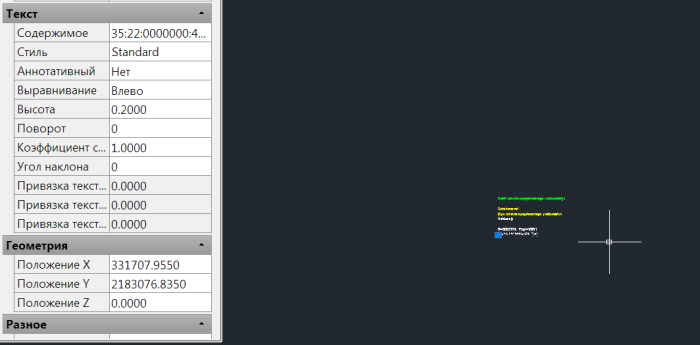

Инструкция скрин 3



Далее перечислены другие слои:
KPT_OMS - ОМС точка
KPT_Area - Площадь и погрешность
KPT_Location - Расположение
KPT_State - Статус участка
KPT_Rights - Права
KPT_Encumbrances - Ограничения прав
KPT_Utilization - Разрешенное использование
KPT_SubEncumbrances - Ограничения под-участков
KPT_Category - Категория ПКТ
KPT_DeltaGeopoint - Погрешность точки (рядом с каждой точкой контура)
KPT_CategoryShtrih - Штриховка в зависимости от категории
KPT_Kvartali - Кварталы
KPT_Zones - Зоны
KPT_Bounds - Границы ПКТ
TP_Type - Тип: здание / сооружение

Страницы в XLSX отчете:

1. Объекты KPT - Перечислены объекты из всех КПТ файлов с кадастровым номером и другими свойствами, например площадью, категорией
2. Объекты KV - Перечислены объекты из всех КВ файлов
3. Объекты MP - Перечислены объекты из всех МП файлов
4. Объекты TP - Перечислены объекты из всех ТП файлов
5. Ошибки площади - Перечислены несоответствия между вычисленной площадью участков и той, которая прописана в XML
6. Площади по Category - Показано какая площадь приходится на каждую Категорию земель
7. Площади по Utilization - Показано какая площадь приходится на каждое Разрешенное использование
При неисправностях пишите на электронную почту armrus@armrus.org с приложением файлов.
Для просмотра полученных чертежей рекомендуем использовать приложения:

windows        w64h641341505861right64.png       DWGTrueView


linux     w64h641341505861right64.png      DraftSight


android       w64h641341505861right64.png       SchemataCAD viewer DWG/DXF


iphone        w64h641341505861right64.png     AutoCAD 360


os-macos       w64h641341505861right64.png       eDrawings
